易混合，操作簡易，施工人員無需特殊技術要求，適合現場在線修復；

        防流掛性優異，應用廣泛，適用于各種不規則件；

        優異的粘接性、耐老化性、耐磨性、耐酸堿。

        1、表面處理：清除待修部位表面的灰塵、油污及銹跡，露出金屬基體，條件允許時建議使用清洗劑清洗待修表面;

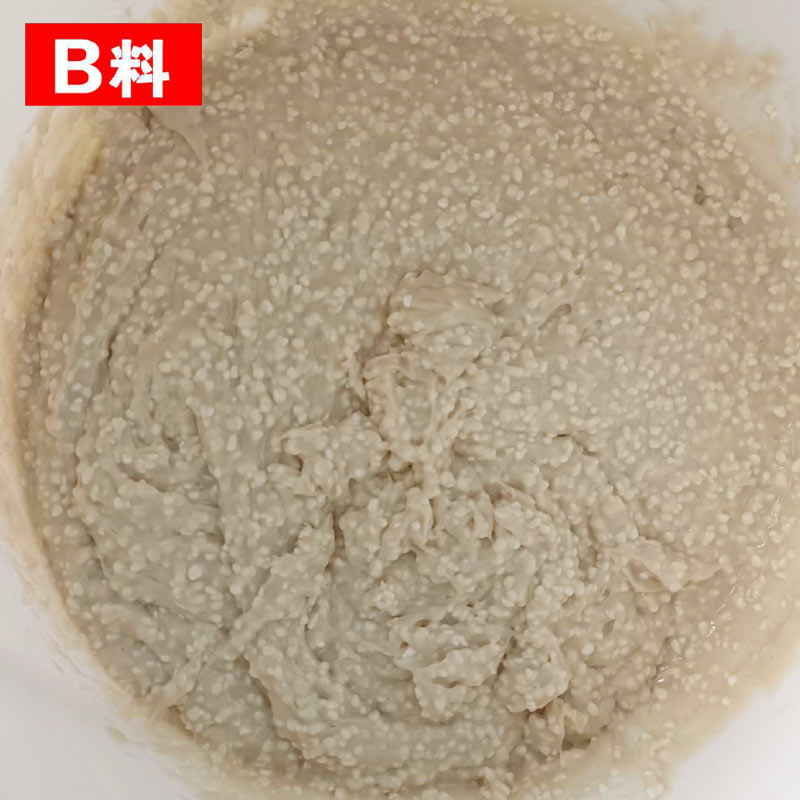

        2、混合：用慢速混料機或刮刀類工具按比例A:B=2:1（重量比）將兩種組分混合攪拌, 確?；旌暇鶆虿o結塊?；旌狭弦诮ㄗh操作時間內用完（見表2），發硬變粘后的混合料不可再用。建議每次混合料不超過3公斤，如需要大批量使用，可根據現場情況客戶自行混合調配環氧樹脂組分以及耐磨陶瓷顆粒組分，具體方法可咨詢我司。

        3、涂敷：單層涂敷厚度建議為5-20mm。使用時，帶上手套，將混合料用油灰刀類工具均勻涂敷于待修部位表面。完成涂敷后，需及時修整表面使其平整，因耐磨陶瓷修補料固化后只能用手動拋光機輕微打磨；

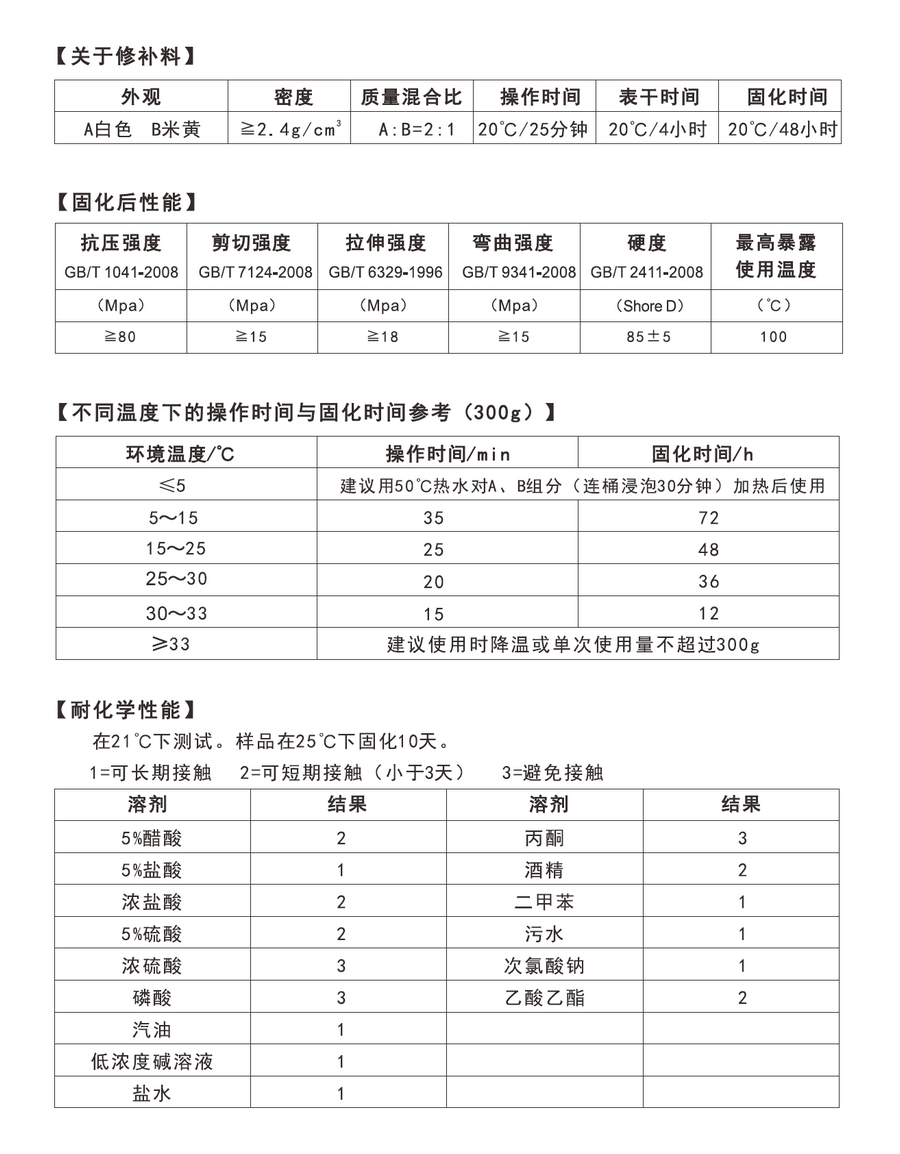

        4、固化：參考產品參數表。

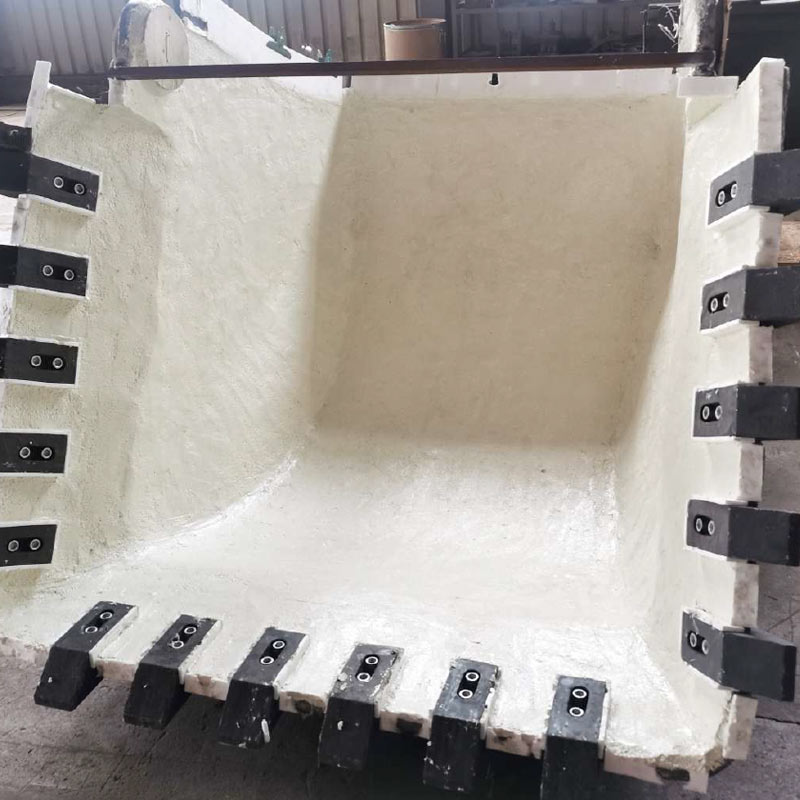

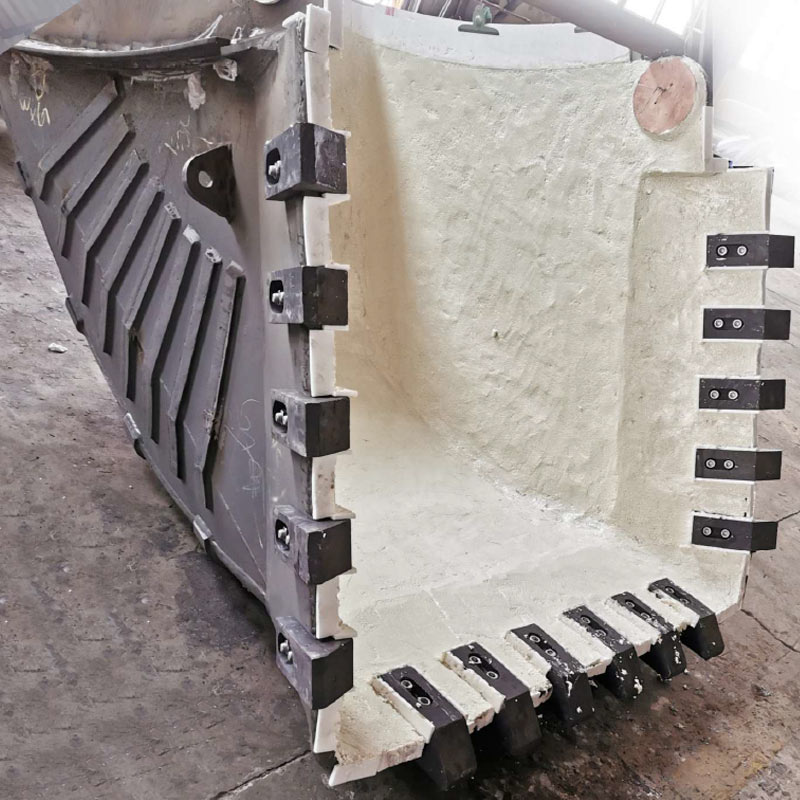

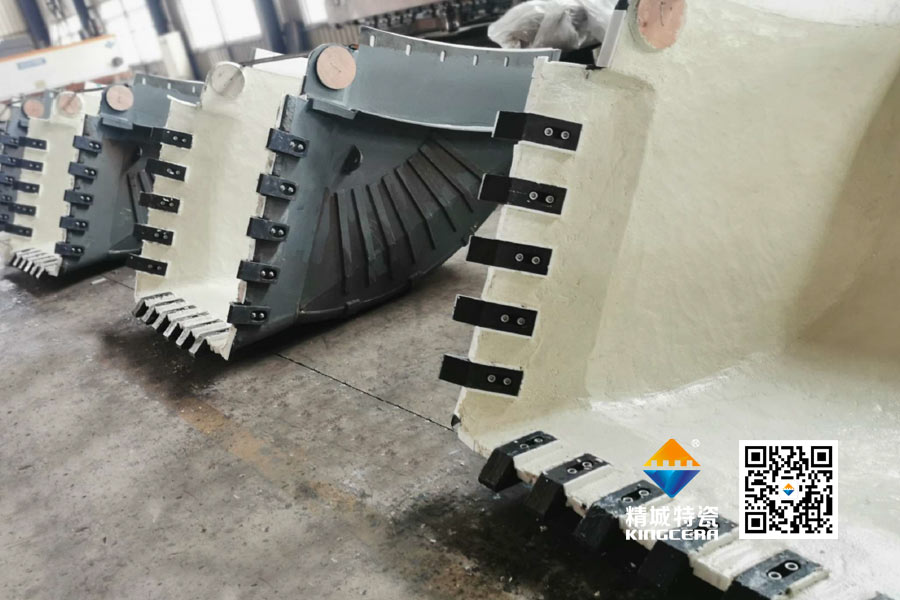

        溜槽 , 管道 , 風機葉輪, 旋流器, 取料斗等

        煤炭, 鐵礦石, 銅礦石, 火力發電廠, 水泥廠等


        1、雙組分桶裝，15Kg/組，A組分10kg，B組分5kg。

        2、本產品A、B兩組份應分開密封、室溫保存，產品貯存期為1年。

        3、本產品從包裝中取出的膠一次用完，不可再倒回A或B組份中。

        4、本產品為非易燃品，應放置于陰涼、干燥處貯存，在運輸過程中按普貨處理。

        1、配膠時稱取兩組份，切勿使任一組份過量太多，避免強度降低，固化不完全。

        2、混膠必須均勻，配好的膠料應在20min內用完。若溫度低，配膠量少時，使用時間相應增加。溫度高，配膠量大時，應攤展膠料，以延長使用時間。

        3、AB兩組份用后須蓋嚴，以免產品吸水而影響粘接強度。

        4、手上或被粘接物上多余的膠，未固化前可用酒精清洗干凈。

        5、嚴防兒童接觸，切勿入口。

        6、溫度低于10℃時，應采取適當的加溫措施，否則應延長固化時間。

        7、產品參數為實驗室條件取得，由于實際工況復雜，建議用戶根據實際工況預測試。
